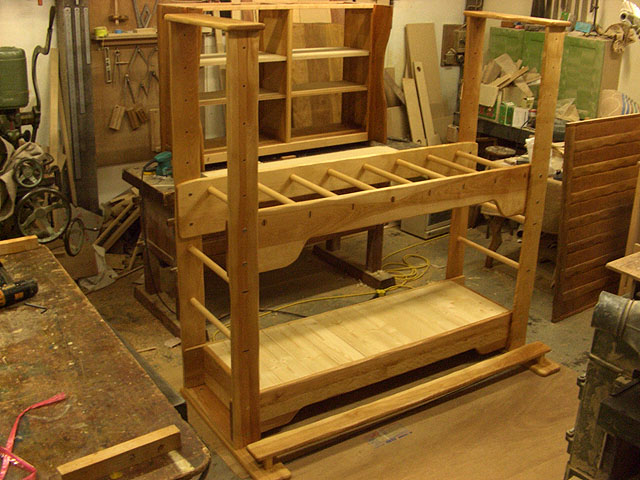

平均台つきのうんてい

【うんてい・ブレキエーション】
T様からご注文をいただいていたうんていです。
高さ調整付きで、転倒防止用の張り出しの上に高さ10cmの平均台がついています。

組み立て方をご案内します。

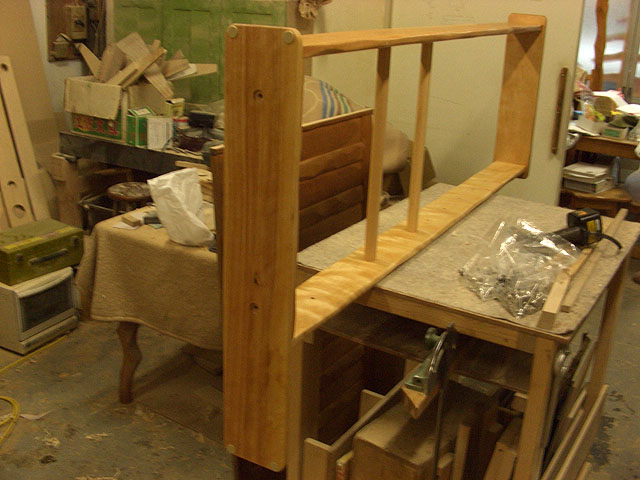

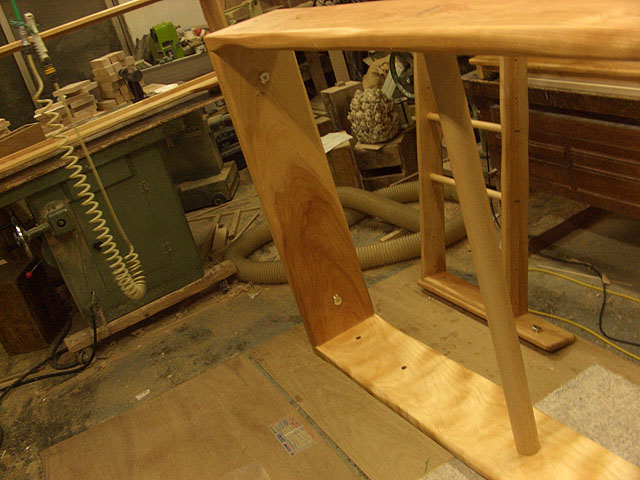

まず柱パーツの下部に転倒防止用の張り出しを取り付けます。
付属のボルトをボルト穴に通します。

ボルトに張り出しパーツをひっかけます。

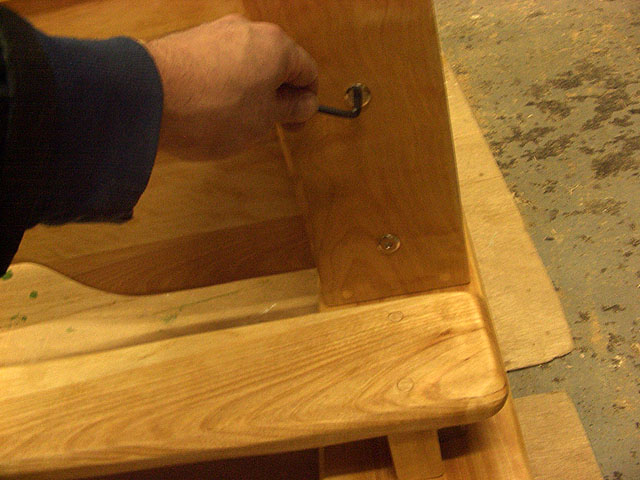

付属の六角レンチを使ってボルトとナットをよく締めつけます。
もう1セットの柱パーツと張り出しパーツも組み立てておきます。

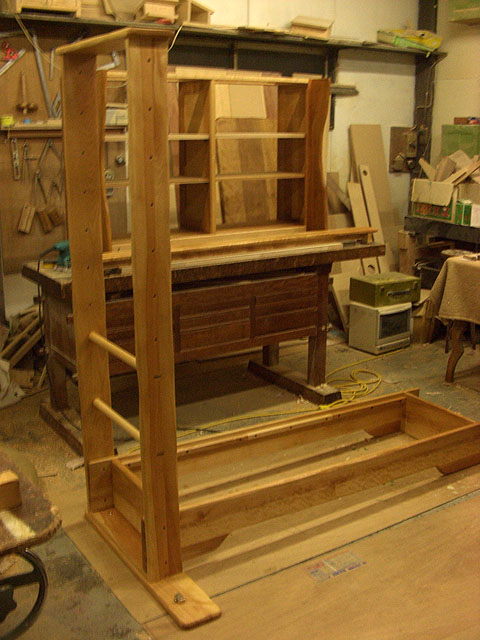

柱と柱の間にベースパーツを置きます。

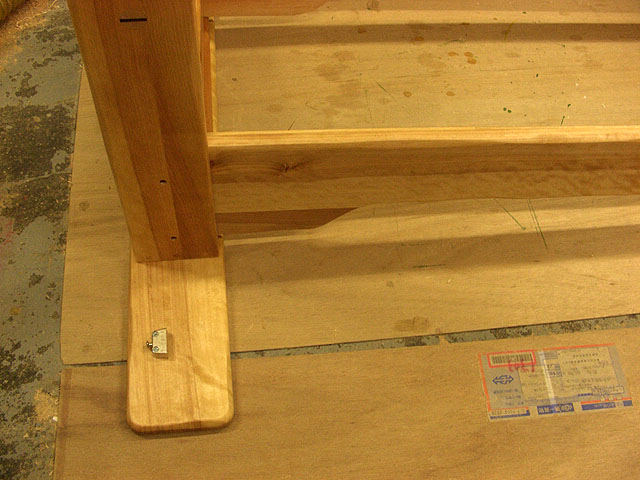

ベースパーツを置くときには平均台取り付け用の金具の開口部が向い合せになるようにします。

平均台を取り付ける側にはボルトを差し込まないで若干ずらせるようにしておきます。
反対側のボルトも緩めにしめておきます。

張り出しを少し開き気味にしておきます。

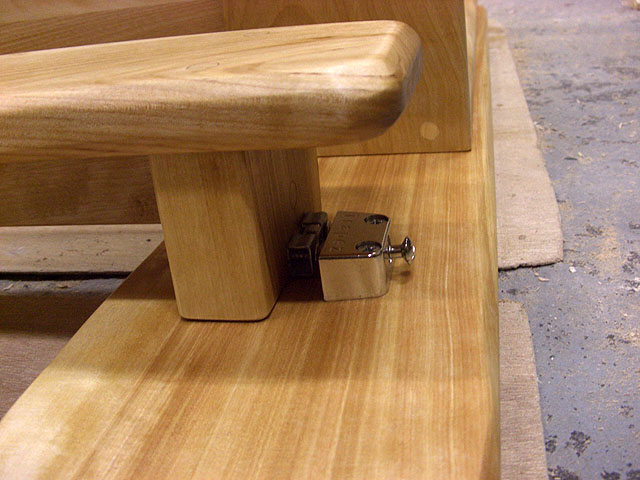

金物の間に平均台を置いて金物同士をはめこみます。

少し力を入れるとカチッと仮留めされます。

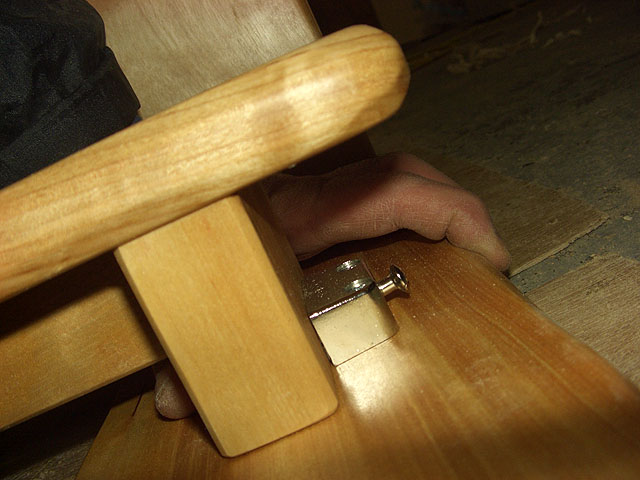

プラスのドライバー(ご家庭でご用意ください)で金物のネジを締めつけます。
ドイツ・ヘティヒ社製の組立家具用金物で、取扱いが簡単でしっかり固定できます。

ベースパーツのボルトをすべて差し込み、六角レンチでしっかり締めつけます。

床板を並べます。

柱の間にハシゴパーツをいれて登り棒に乗せます。

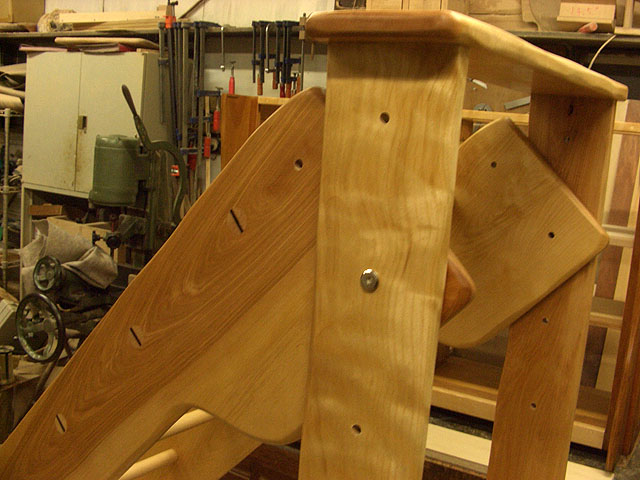

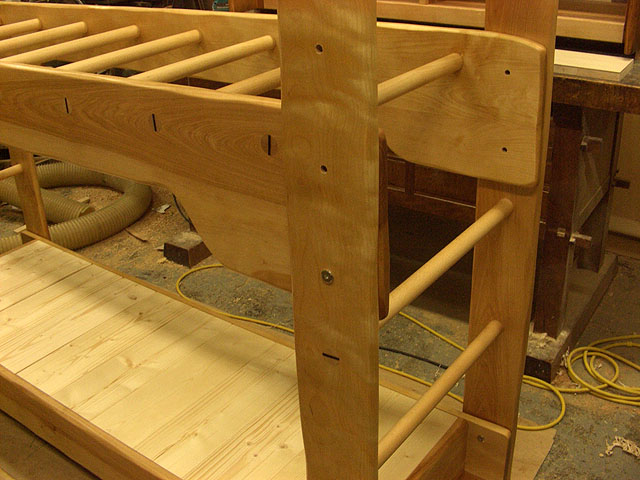

まず下側だけにボルトを差し込みます。

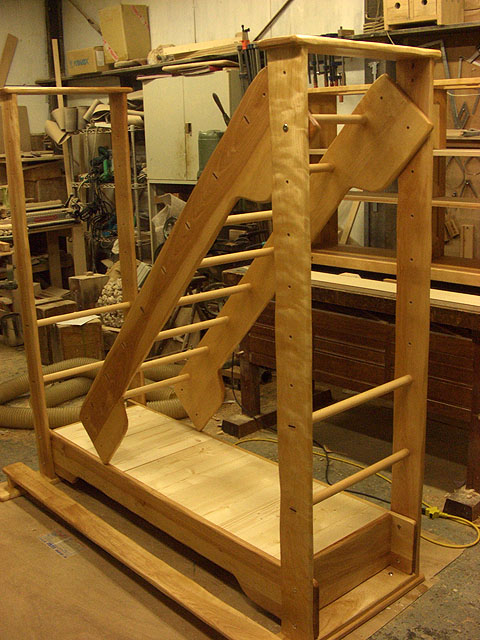

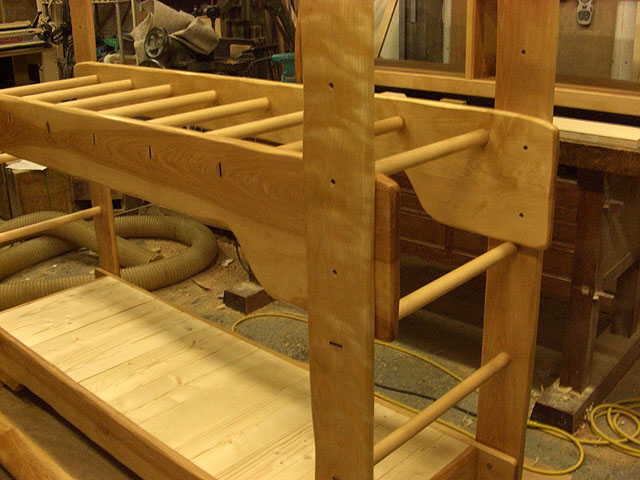

一時ハシゴは斜めになります。

すべてのボルトを差し込んで六角レンチでよく締めつけます。

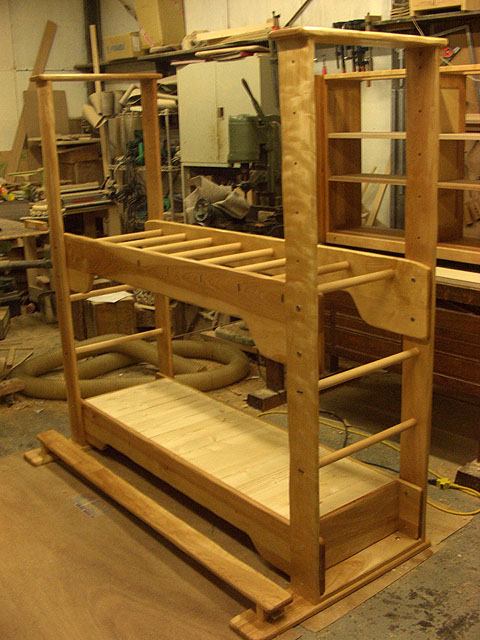

一番低い状態です。

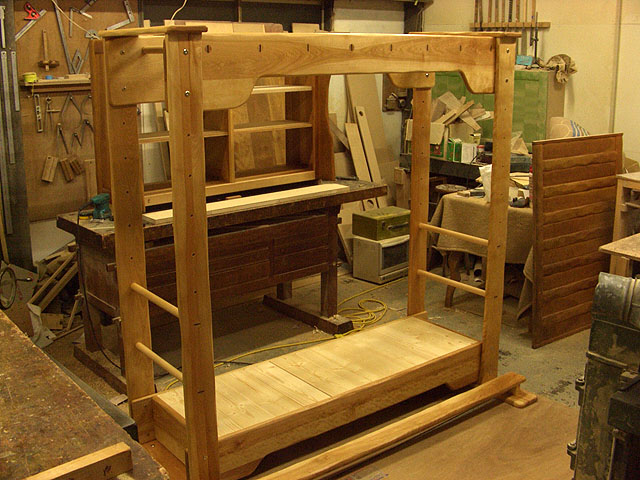

一番高い状態にするときもまず下側のボルトを差し込んでハシゴを斜めにします。

不安定な状態ですので必ず大人二人で作業してください。
お子さんが近付かないようにご注意ください。

すべてのボルトをよく締めつけます。

ご使用中にボルトが緩んできたら時々増し締めをしてください。

本体(W1700×H1700高さ調整可) 104,600円
登り棒4本(3,675円/1本) 14,700円
平均台              24,000円
取り外し可能な床板追加       8,000円

合計              151,300円(税込み・送料別)
